Ce este DALI?
Manual DALI
Interfața de iluminare digitală adresabilă este cunoscută sub numele de DALI. Componentele unui sistem de iluminat pot fi controlate și pot comunica între ele datorită acestui protocol bidirecțional.
IEC60929, care datează de la sfârșitul anilor 1990, definește DALI. A suferit schimbări majore de atunci. DALI-2, care este versiunea actuală (2020), este descrisă în IEC62386. Sigla mai veche DALI-2 și sigla mai veche DALI (versiunea 1).
Ambele sigle sunt deținute de DiiA. Scopul Digital Illumination Interface Alliance este de a extinde piața sistemelor de control al luminii bazate pe tehnologia interfeței de iluminare digitală adresabilă. Este o asociație internațională deschisă a firmelor de iluminat.
Toți producătorii de top oferă o selecție uriașă de sisteme de control al luminii activate DALI, iar acum este recunoscut universal ca standardul industrial pentru controlul luminii.
Atributele cheie ale DALI includ: 1. Este un protocol deschis care poate fi utilizat de orice producător.
2. Procesele de certificare obligatorii DALI-2 asigură compatibilitatea între producători.
3. Instalare simplă. Nu este nevoie de ecranare atunci când liniile de alimentare și de control sunt conectate împreună.
4. O stea (hub și spiță), un arbore, o linie sau orice combinație a acestora pot fi utilizate ca topologie de cablare.
5. Deoarece comunicarea este mai degrabă digitală decât analogică, numeroase dispozitive pot primi exact aceleași valori de luminozitate, rezultând o performanță excepțional de consecventă și precisă a luminozității.
6. Fiecare componentă a sistemului are o adresă unică, oferind o gamă largă de opțiuni pentru control personalizabil.
CUM SE COMPARĂ DALI și 1-10V?
DALI a fost creat pentru și de către industria iluminatului, la fel ca 1-10V. Piesele de control al luminii cu interfețe DALI și 1-10V, cum ar fi driverele și senzorii LED, sunt oferite de o varietate de furnizori. Dar este singura asemănare care există.
Există câteva distincții cheie între DALI și 1-10V:
DALI poate fi adresat. Acest lucru deschide calea pentru numeroase caracteristici benefice, inclusiv gruparea, setarea scenei și controlul dinamic, ceea ce permite lucruri precum comutarea senzorilor și comutatoarelor care controlează corpurile de iluminat ca reacție la schimbările în aspectul biroului.
Nu analogic, ci digital, este DALI. DALI poate oferi astfel un control mult mai precis al nivelului de lumină și o reglare mai fiabilă a luminii.
Deoarece DALI este un standard, de exemplu, curba de reglare este specificată, permițând compatibilitatea echipamentului de la producător la producător. Utilizarea mai multor producători de drivere pe același canal de luminozitate poate avea ca rezultat unele rezultate extrem de imprevizibile, deoarece curba de luminozitate 1-10V nu a fost niciodată definită.
Numai reglajul de bază și pornirea/oprirea sunt controlate prin 1-10V. DALI este capabil să controleze culorile, să schimbe culorile, să testeze și să ofere feedback pentru luminile de urgență, să creeze scene complexe și să realizeze multe alte sarcini specifice iluminatului.
POT UTILIZA ORICE PRODUS DALI CU ORICE ALT PRODUS DALI?
Deoarece standardul a fost atât de limitat, au existat unele probleme de compatibilitate cu prima iterație a DALI. Cantitatea de instrucțiuni care puteau fi trimise și detectarea coliziunilor au fost ambele sever constrânse de faptul că fiecare cadru de date DALI avea doar 16 biți (8 biți pentru adresă și 8 biți pentru comandă). Drept urmare, un număr de producători au încercat să-și sporească capacitățile prin adăugarea propriilor caracteristici, ceea ce a dus la anumite incompatibilități.
Acest lucru a fost rezolvat prin introducerea DALI-2.
DALI-2 are un domeniu de aplicare semnificativ mai larg decât originalul și mai multe funcții care nu au fost incluse în acesta. În consecință, modificările pe care diverși producători le-au adus DALI nu mai sunt necesare. Consultați secțiunea de mai jos sub „Cum funcționează DALI” pentru o explicație mai detaliată a designului DALI-2.
Digital Illumination Interface Alliance (DiiA), proprietarul mărcii DALI-2, a impus restricții stricte privind utilizarea acestuia. Cel mai important dintre ele este că niciun produs nu poate avea marca DALI-2 decât dacă a trecut printr-o procedură de certificare separată pentru a se asigura că respectă pe deplin IEC62386.
DALI-2 permite, cu anumite limitări, utilizarea ambelor componente DALI-2 și DALI într-o singură instalare. Acest lucru implică în esență că driverele LED DALI — exemplul principal — pot fi utilizate într-un aranjament DALI-2.
CUM SE compară KNX, LON și BACnet cu DALI?
Protocoalele de control al clădirii precum KNX, LON și BACnet sunt concepute pentru integrarea și gestionarea multor sisteme și dispozitive răspândite într-o clădire. Ele nu pot fi utilizate ca protocoale de control al luminii, deoarece aproape că nu există drivere LED pe piață care să permită o conexiune directă la aceste protocoale (deși un număr foarte limitat de drivere LED sunt disponibile cu o interfață KNX).
Setul de comenzi DALI-2, pe de altă parte, are o serie de instrucțiuni specifice iluminatului, deoarece DALI și DALI-2 au fost create în principal pentru controlul luminii. Acestea includ diminuarea, schimbarea culorii, setarea scenei, testul de urgență și feedback-ul și comenzile și funcțiile de iluminare circadiană. În special driverele LED, o varietate foarte largă de componente de control al luminii oferă o conexiune DALI directă.
În multe implementări, un sistem de management al clădirii (BMS) ar folosi KNX, LON, BACnet și protocoale aferente pentru a controla întreaga clădire (integrarea HVAC, securitate, control acces, ascensoare etc.), în timp ce DALI ar fi folosit doar pentru a gestiona lumini. Atunci când este necesar, o poartă ar permite intercomunicarea între BMS și sistemul de iluminat, astfel încât, de exemplu, dacă un intrus ar fi detectat de sistemul de securitate, toate luminile de coridor ar putea fi aprinse prin DALI.
Cum funcționează DALI?

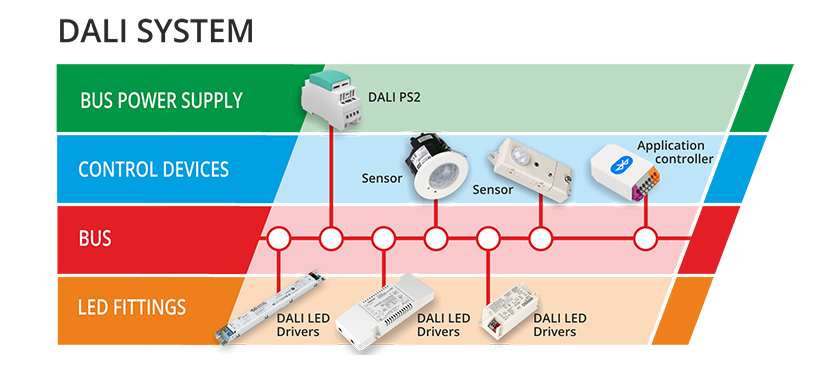

Componenta de bază a DALI este o magistrală, care este alcătuită din două fire folosite pentru a transmite semnale digitale de control de la senzori și alte dispozitive de intrare către un controler de aplicație. Pentru a crea semnale de ieșire pentru dispozitive precum driverele LED, controlerul aplicației implementează regulile cu care a fost proiectat.
Unitate de alimentare (PSU) pentru autobuze. Acest element este de obicei necesar. Menține tensiunea magistralei constantă la nivelul necesar.
1. Corpuri cu led. Un driver DALI este necesar pentru fiecare corp de iluminat dintr-un sistem DALI. Comenzile directe de autobuz DALI pot fi acceptate de un șofer DALI, care poate acționa apoi după cum este necesar. Driverele pot fi dispozitive DALI sau DALI-2, dar nu vor avea niciuna dintre caracteristicile suplimentare incluse în această versiune cea mai recentă dacă nu sunt dispozitive DALI-2.
2. Introduceți gadgeturi, cum ar fi senzori și comutatoare. Acestea folosesc cadre de date de 24-biți pentru a se conecta la controlerul aplicației. Ei nu vorbesc direct cu dispozitivele de control.
3. Exemple. Un dispozitiv precum un senzor poate găzdui adesea o serie de gadgeturi diferite. De exemplu, senzorii includ adesea un receptor infraroșu, un detector de nivel de lumină și un detector de mișcare (PIR). Unicul dispozitiv conține trei instanțe, care sunt denumite instanțe. Fiecare instanță DALI-2 poate fi adresată pentru a opera un grup de iluminat separat și poate fi membru al unui grup de control diferit.
4. Controlere de aplicație pentru dispozitive de control. „Creierele” sistemului sunt controlorii aplicațiilor. Trimite comenzi de 16-biți către echipamentul de control după ce a primit semnale de 24-biți de la senzori (și de la alte dispozitive). Controlerul aplicației controlează, de asemenea, fluxul de date al magistralei DALI, monitorizându-l pentru coliziuni și reemite instrucțiuni după cum este necesar.
DALI ESTE CABLAT CUM?
Ce topologie folosește DALI? Autobuz, stea (hub și spiță), arbore, linie sau orice combinație a acestor topologii pot fi utilizate cu DALI.
Orice topologie de cablare în inel sau plasă nu va funcționa cu aceasta.
Ce tensiune folosește DALI? DALI are nevoie de c16V pentru a funcționa. O magistrală DALI, totuși, nu este un SELV. Prin urmare, trebuie să fie întotdeauna conectat folosind un cablu flexibil sau care este alimentat la rețea.
DALI răspunde la polaritate? Deloc, nu. Cele două fire ale magistralei DALI nu depind de polaritatea lor. Driverele LED, de exemplu, au adesea terminale desemnate DA, DA pe dispozitivele DALI.
Este necesară ecranarea pentru cablarea DALI? Nu, nu are nevoie de protecție. Există o toleranță ridicată la fluctuația tensiunii, o rată de date oarecum modestă (1.200 baud) și o tensiune mare de magistrală (16V). Ecranarea nu este necesară din cauza cât de rezistentă este magistrala ca urmare a acestor variabile în prezența interferențelor electrice.
Ce fel de cablu sau flex este ideal pentru DALI? Cel mai adesea, un cablu cu mai multe fire care transportă și energie electrică de la rețea este utilizat pentru cablarea DALI. Cele mai comune două configurații de cablu sunt 6-nucleu (sub tensiune, sub tensiune de urgență, pământ, neutru, DA, DA) și 5-nucleu (sub tensiune, pământ, neutru, DA, DA).
